Будівництво будь-якого сучасного комерційного, промислового або житлового об’єкта — це не лише зведення стін, заливка фундаменту та підключення базових комунікацій. Це, перш за все, створення безпечного середовища для людей, які там перебуватимуть. Коли мова заходить про повітрообмін у приміщенні, багато інвесторів та молодих спеціалістів часто плутають системи клімат-контролю із системами життєзабезпечення та безпеки. Проте між ними лежить технологічна прірва, яка у критичний момент може коштувати людських життів та мільйонних збитків.
Успішна реалізація будівельного проекту вимагає залучення передових технологій та експертизи. Щоб забезпечити об’єкт надійними рішеннями, важливо проконсультуватися з фахівцями, тому ми рекомендуємо дізнатися більше про сучасні системи пожежної безпеки від провідних виробників на сайті https://mercor.com.ua/. У цій статті ми детально розберемо, що таке протипожежна вентиляція (система димовидалення), як вона проектується та які ключові елементи забезпечують її безперебійну роботу під час надзвичайних ситуацій.
У чому принципова різниця: Комфорт проти Виживання
Звичайна (загальнообмінна) вентиляція створена для вашого комфорту. Її головне завдання — забезпечити приплив свіжого повітря, видалити відпрацьоване (з надлишком вуглекислого газу та вологи), а також підтримувати оптимальну температуру. Вона працює щодня, тихо і непомітно.
Протипожежна вентиляція (система протидимного захисту) — це “сплячий охоронець” вашої будівлі. Вона активується лише в моменти надзвичайної небезпеки — під час пожежі. Її мета полягає не в охолодженні приміщення, а в тому, щоб витягнути смертельно небезпечний дим, знизити температуру на шляхах евакуації та заблокувати поширення вогню вентиляційними шахтами.
Порівняльна таблиця: Звичайна vs Протипожежна вентиляція
| Характеристика | Звичайна вентиляція | Протипожежна вентиляція (Димовидалення) |
| Основна мета | Забезпечення комфортного мікроклімату, дихання | Врятування життів, очищення шляхів евакуації від диму |
| Термостійкість | Стандартна (до +40°C… +60°C) | Екстремальна (витримує +400°C і навіть +600°C годинами) |
| Матеріали коробів | Оцинкована сталь, пластик | Товстолистова сталь із вогнезахисним покриттям (базальт тощо) |
| Ключові елементи | Рекуператори, фільтри, кондиціонери | Протипожежні клапани, потужні осьові вентилятори |
| Режим активації | Постійна робота або за розкладом/датчиками CO2 | Автоматичний запуск від сигналу пожежної сигналізації |
| Поведінка при пожежі | Повинна негайно вимкнутися, щоб не роздмухувати вогонь | Повинна негайно увімкнутися, щоб витягнути дим |
Трохи статистики та шокуючих фактів
Щоб зрозуміти важливість правильного проектування димовидалення, достатньо поглянути на цифри, які збирають світові рятувальні служби:
- Понад 80% жертв під час пожеж гинуть не від опіків чи відкритого полум’я, а від асфіксії (задухи) та отруєння надзвичайно токсичними продуктами горіння (чадний газ, ціаніди, що виділяються при горінні пластику).
- Швидкість поширення диму у висотній будівлі без належної вентиляції може сягати 20 метрів за хвилину. За лічені хвилини сходи перетворюються на димову пастку з нульовою видимістю.
- Температура під стелею під час активної фази пожежі в офісному приміщенні може різко підскочити до 800°C. Звичайні алюмінієві чи пластикові решітки плавляться миттєво.

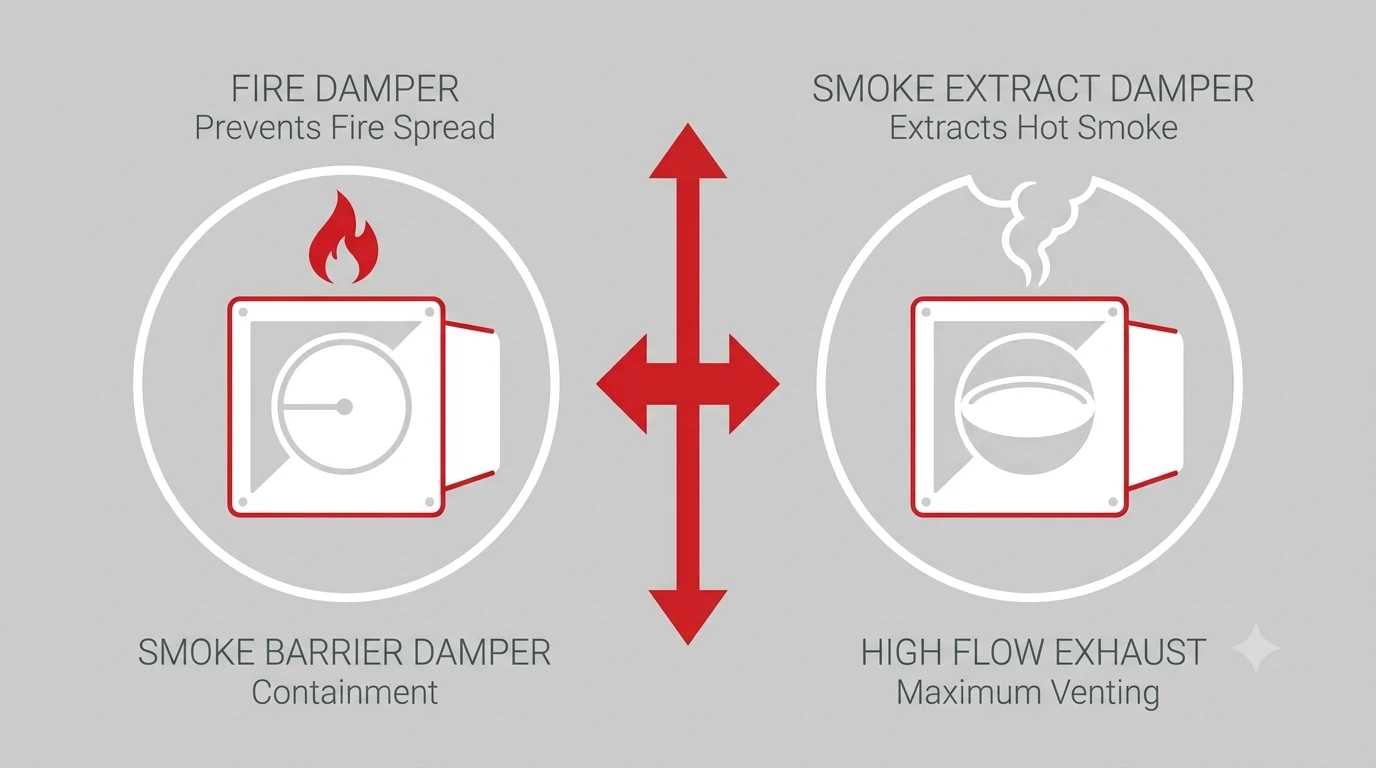

Ключові елементи системи протипожежної вентиляції
Проектування протидимного захисту — це складна інженерна задача, яка спирається на аеродинамічні розрахунки та використання спеціалізованого обладнання. Розглянемо три “кити”, на яких тримається ця система.

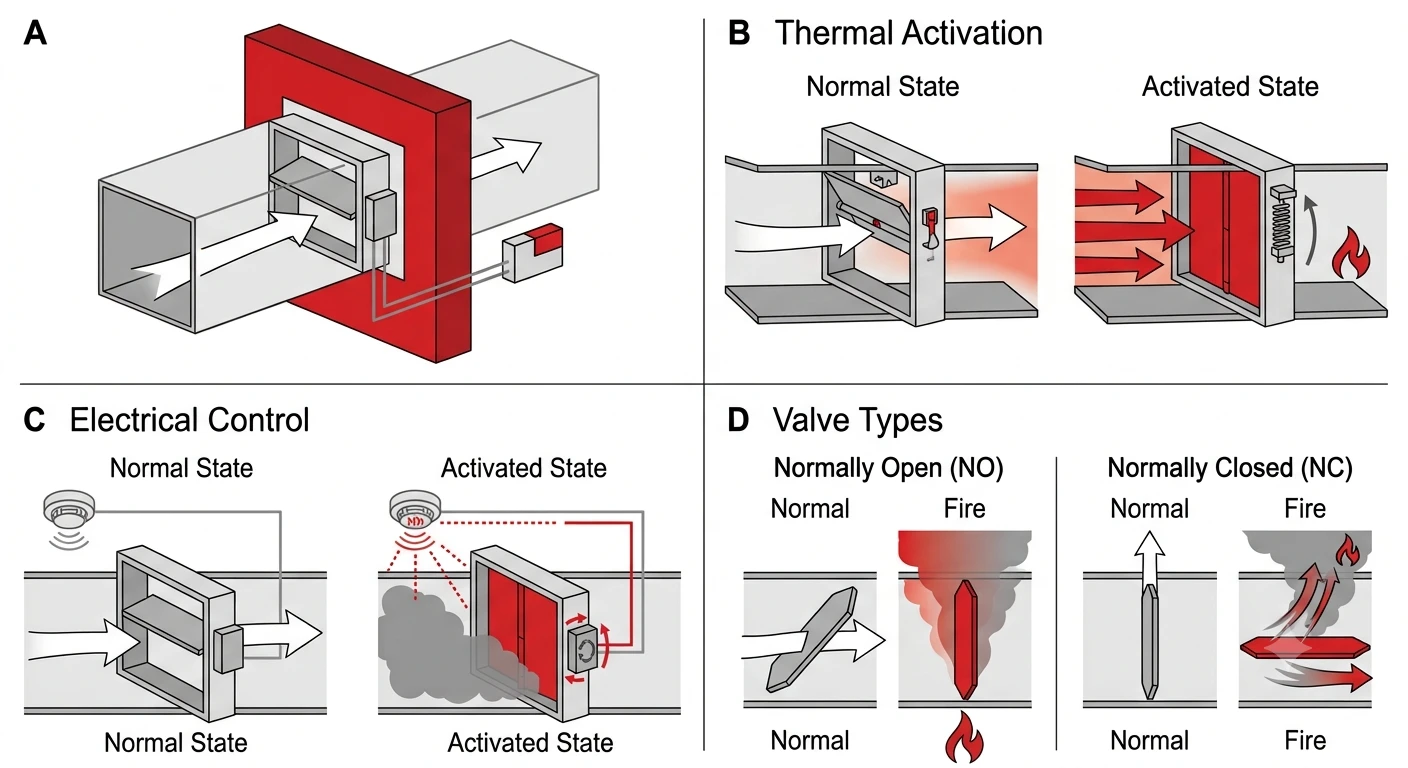

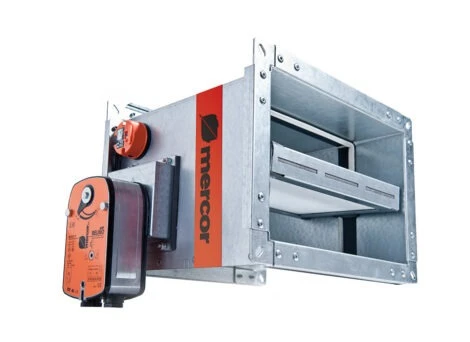

1. Протипожежні клапани (Вогнезатримувальні та димові)
Це своєрідні броньовані двері всередині вентиляційних труб. Коли спалахує пожежа, звичайна вентиляція стає ідеальною магістраллю для поширення вогню по всій будівлі.
- Нормально відкриті клапани: Встановлюються в системах загальнообмінної вентиляції. Під час пожежі вони миттєво закриваються (завдяки електроприводам або тепловим замкам), блокуючи доступ кисню до вогнища та не даючи полум’ю перейти в сусідні кімнати.
- Нормально закриті (димові) клапани: Встановлюються в шахтах димовидалення. У звичайний час вони закриті, щоб не порушувати теплоізоляцію. При пожежі вони відкриваються на тому поверсі, де виникло загоряння, і починають всмоктувати дим.
2. Осьові вентилятори димовидалення
Якщо клапани — це двері, то вентилятори — це потужні “легені” системи. Зазвичай використовуються саме осьові вентилятори, оскільки вони здатні переміщувати величезні об’єми повітря при високому аеродинамічному опорі.
Їхня головна особливість — неймовірна витривалість. Лопаті та двигуни таких вентиляторів виготовляються зі спеціальних жароміцних сплавів. Більшість сертифікованих європейських моделей мають клас вогнестійкості F400 або F600, що означає здатність безперебійно перекачувати розпечений газ температурою 400°C або 600°C протягом 120 хвилин. Цього часу цілком достатньо для повної евакуації людей та прибуття підрозділів ДСНС.
3. Системи керування протипожежними клапанами
Сучасна пожежна безпека неможлива без розумної автоматики. Система керування — це “мозок”, який пов’язує датчики диму, центральну пожежну сигналізацію, клапани та вентилятори в єдиний злагоджений механізм.
Що робить автоматика в перші секунди пожежі:
- Приймає сигнал від детектора диму.
- Відправляє команду на повне відключення звичайних кондиціонерів та припливних установок.
- Подає напругу на приводи протипожежних клапанів (одні закриваються, інші — відкриваються).
- З невеликою затримкою (щоб не пошкодити закриті клапани різким перепадом тиску) запускає осьові вентилятори димовидалення.
- Постійно моніторить цілісність ліній електропередач на випадок обриву проводки та може перемикатися на резервне живлення.

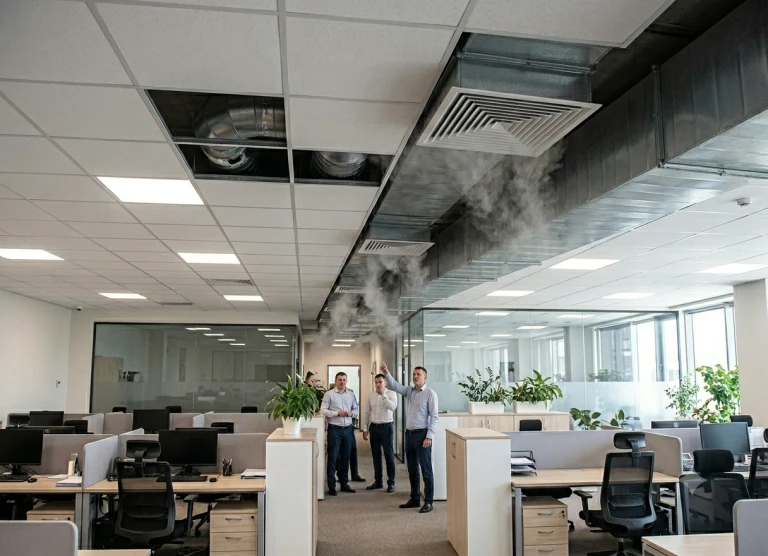

Особливості проектування для сучасного будівництва
Проектування протипожежної вентиляції починається ще на стадії “паперових” (або BIM) ескізів. Впровадити таку систему у вже збудовану будівлю без капітального руйнування стін та перекриттів майже неможливо через величезні габарити вогнестійких повітроводів.
Інженери-проектувальники застосовують складне математичне моделювання простору. Важливо не лише видалити дим, але й створити підпір повітря. Що це таке? Це процес, коли спеціальні припливні вентилятори накачують чисте повітря з вулиці на сходові клітини та в ліфтові шахти. Завдяки цьому там утворюється підвищений тиск (ефект надлишкового тиску), і дим фізично не може потрапити на сходи. Люди евакуюються дихаючи чистим повітрям, незважаючи на те, що за дверима вирує пожежа.
Приклад з життя: Як це працює на практиці
Уявімо великий торгово-розважальний центр. Вихідний день, тисячі відвідувачів. У кухні одного з ресторанів на фуд-корті стається загоряння фритюрниці. Вогонь миттєво перекидається на витяжку.
Що відбулося б без протипожежної вентиляції: Дим заповнив би атріум ТРЦ за 3-4 хвилини. Звичайна вентиляція рознесла б токсичні гази в кінотеатр та дитячі зони. Виникла б страшна паніка, нульова видимість заблокувала б людям шлях до виходів.
Що відбувається з правильно спроєктованою системою: Датчик фіксує дим. За 2 секунди зупиняється вся система кондиціонування ТРЦ. Протипожежні клапани навколо ресторану наглухо закриваються, локалізуючи зону пожежі. Одночасно на даху з гулом вмикаються масивні осьові вентилятори. У стелі фуд-корту відкриваються димові люки і клапани, які починають із величезною силою витягувати чорний дим на вулицю. Одночасно на всіх сходах вмикається підпір чистого повітря. Відвідувачі чують сирену, бачать чіткі вказівники (адже диму в коридорах немає — його витягує система) і спокійно залишають будівлю.
Висновок
Протипожежна вентиляція — це не просто рядок у кошторисі будівництва чи вимога державних будівельних норм, яку потрібно “якось закрити” заради дозволу на експлуатацію. Це найважливіша інвестиція в безпеку. Використання якісних протипожежних клапанів, надійних осьових вентиляторів та безвідмовної автоматики здатне зберегти найцінніше — людські життя, а також мінімізувати руйнівний вплив високих температур на саму конструкцію будівлі. Будуйте відповідально і завжди звертайтеся до рішень, перевірених часом і вогнем.
