Розрахунок і вибір циркуляційного обладнання для промислових технологічних контурів вимагає врахування великої кількості гідравлічних, теплофізичних і конструктивних параметрів. На відміну від побутових систем опалення, промислові мережі функціонують під вищим тиском, у розширених температурних діапазонах і нерідко з агресивними або в’язкими робочими середовищами. Детально вивчити специфікації, які має сучасне насосне обладнання, а також підібрати сертифіковані агрегати можна на сайті української компанії виробника www.ekvives.com, де представлені рішення для об’єктів різного масштабу та призначення.
Помилки під час проєктування призводять до гідравлічного розбалансування, перевитрати електроенергії, кавітаційного зносу деталей і передчасного виходу обладнання з ладу. Вибір базується на комплексному аналізі розрахункових навантажень і сумісності матеріалів проточної частини з перекачуваним середовищем.
Які вихідні параметри необхідні для розрахунку?
Базовий підбір циркуляційного обладнання починається з визначення двох ключових показників – необхідної об’ємної витрати (подачі) Q та повного гідравлічного напору H. Витрата рідини визначається на основі теплового або технологічного балансу об’єкта:
Q = V / (ΔT · c · ρ)
де V – теплова потужність системи, ΔT – розрахункова різниця температур між прямою та зворотною магістралями, c – питома теплоємність теплоносія, а ρ – його густина.
Для обчислення необхідного напору здійснюється повний гідравлічний розрахунок найгіршого (найвіддаленішого або найбільш завантаженого) циркуляційного кільця. Під час розрахунку враховують:
- Геометричну висота підйому (статичний напір). Різниця висот між нижньою та верхньою точками контуру або рівнем рідини в резервуарах.
- Необхідний залишковий тиск. Мінімальний надлишковий тиск у кінцевій точці споживання, необхідний для нормальної експлуатації технологічного обладнання.
- Лінійні втрати тиску. Сумарний опір ділянок трубопроводів, який залежить від їхнього діаметра, довжини, матеріалу та шорсткості внутрішніх стінок.
- Локальні (місцеві) опори. Гідравлічний опір фасонних частин, запірно-регулюючої арматури, фільтрів, теплообмінників, звужень та поворотів потоку.
- Властивості перекачуваного середовища. Зміна в’язкості та густини рідини під час нагрівання або використання гліколевих розчинів, що вимагає внесення поправкових коефіцієнтів у розрахунки.
Зіставлення отриманих розрахункових даних із графічними характеристиками обладнання дозволяє визначити фактичний режим роботи пристрою у конкретній мережі. Правильна комплектація насосних агрегатів забезпечує знаходження робочої точки в зоні максимального ККД.
Чим відрізняються конструктивні типи циркуляційних насосів?
Залежно від умов експлуатації та вимог до надійності в промисловості застосовують обладнання з сухим або мокрим ротором.
Пристрої з мокрим ротором, де ротор електродвигуна та робоче колесо занурені в перекачуване середовище, відрізняються безшумністю, відсутністю сальникових ущільнень і компактністю. Однак їхній ККД зазвичай не перевищує 50–55%, що обмежує їх застосування контурами відносно невеликої потужності. Насосні агрегати з сухим ротором мають ККД до 80–85% і призначені для перекачування значних обсягів теплоносія. У таких конструкціях електродвигун відокремлений від проточної частини торцевим механічним ущільненням. Для промислових об’єктів використовують такі конфігурації:

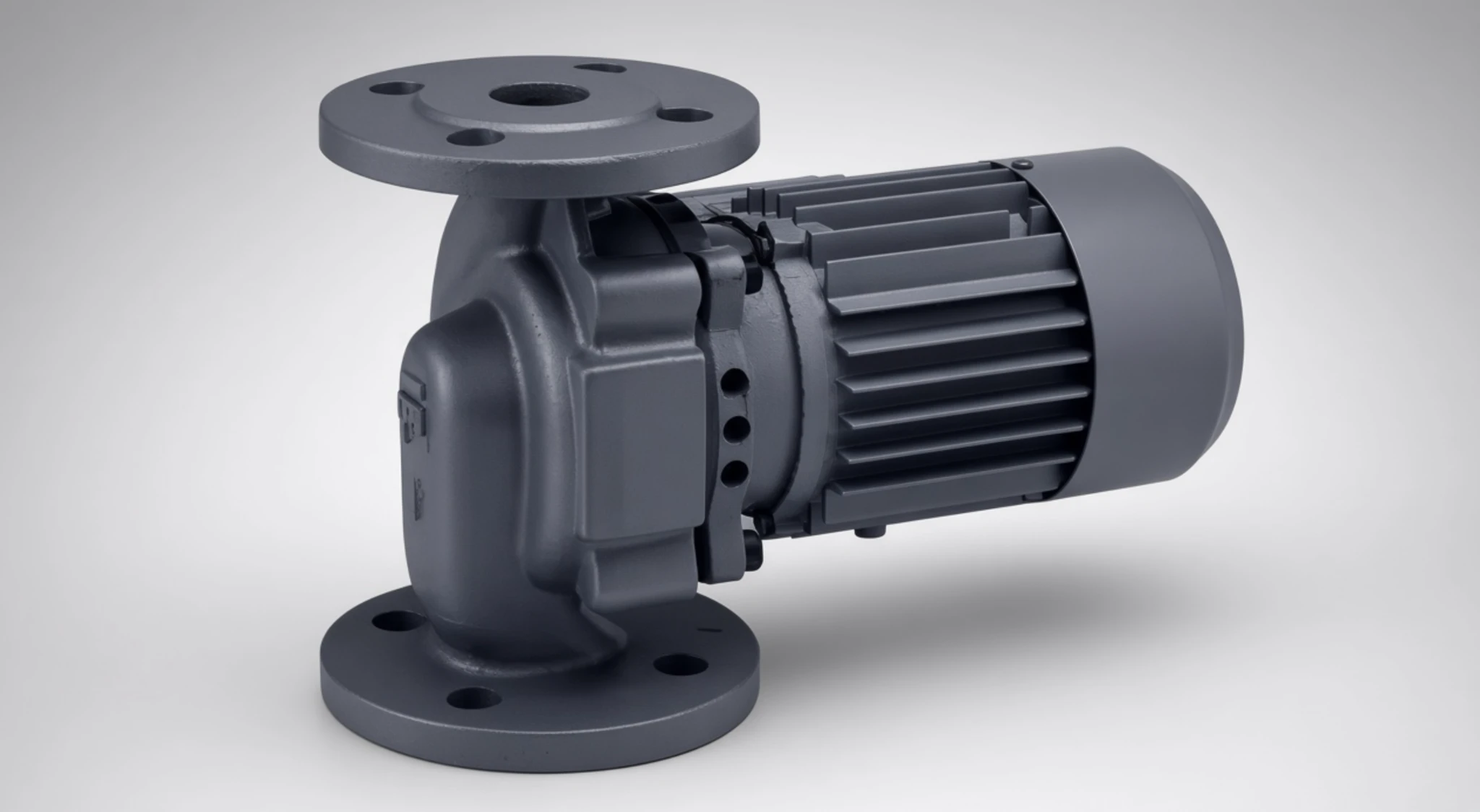

- In-line (з лінійним розташуванням патрубків). Всмоктувальний і нагнітальний патрубки розташовані на одній осі, що спрощує монтаж безпосередньо на трубопровід.
- Консольно-моноблочні. Робоче колесо змонтоване на подовженому валу двигуна, а корпус кріпиться до опорної плити.
- Консольні на окремій рамі. Двигун і насос з’єднані гнучкою муфтою, що забезпечує ремонтопридатність під час інтенсивної експлуатації, якої вимагає технологічне обладнання для заводів.
Для забезпечення тривалої роботи обладнання з сухим ротором важливу роль відіграє правильне центрування валів приводу й проточної частини, а також постійне змащування механічних ущільнень.
На які матеріали та захисні системи звернути увагу?
Вибір матеріалів проточної частини визначається хімічним складом і температурою робочого середовища. Для стандартних мереж теплопостачання з підготовленою водою застосовують сірий або високоміцний чавун. Якщо ж у контурі циркулюють етиленгліколеві розчини, агресивні хімічні сполуки або демінералізована вода, проточну частину й робоче колесо виготовляють із нержавіючої сталі, бронзи або спеціальних сплавів.
Експлуатаційна надійність промислової системи також залежить від наявності захисних автоматизованих систем:
- Частотне регулювання (ВФД). Дозволяє змінювати частоту обертання вала залежно від поточного гідравлічного потреби, що знижує знос і забезпечує екологічну та енергетичну ефективність.
- Захист від сухого ходу. Запобігає пошкодженню торцевого ущільнення та заклинюванню робочого колеса у разі падіння тиску в контурі.
- Термозахист обмоток статора. Вбудовані датчики (PTC або Pt100) контролюють перегрів двигуна під час високих навантажень.
- Захист від асиметрії, обриву та перекосу фаз. Критично важливий для трифазних промислових двигунів (380 В), оскільки робота на двох фазах призводить до швидкого виходу обмотки з ладу.
- Захист від заклинювання. Забезпечує автоматичне короткочасне проворочування вала під час тривалих простоїв для запобігання блокуванню робочого колеса відкладеннями.
- Плавний пуск. Знижує пускові струми та запобігає гідравлічним ударам у трубопроводах під час включення потужних агрегатів.
- Контроль витоків через механічне ущільнення. Встановлення датчиків вологості в проміжній камері дозволяє вчасно виявити знос торцевого ущільнення до потрапляння рідини в двигун.
Застосування таких систем мінімізує ризики аварійних зупинок і продовжує міжремонтний інтервал експлуатації устаткування.
Грамотний підбір завершується проєктуванням обв’язки та плануванням монтажних робіт. Щоб підібране насосне обладнання працювало у розрахованому режимі, перед всмоктувальним патрубком передбачають пряму ділянку трубопроводу для стабілізації потоку, а також встановлюють сітчасті фільтри для затримання механічних домішок. Крім того, під час монтажу великих агрегатів виконують віброізоляцію за допомогою гнучких вставок (віброкомпенсаторів) і виброгасних опор. Грамотна комплектація насосних агрегатів допоміжними запірними та вимірювальними приладами (манометрами на вході й виході) дозволяє контролювати фактичну робочу точку під час пусконалагоджувальних робіт та подальшої експлуатації.
Таким чином, урахування всіх розрахункових навантажень, особливостей середовища та вимог до монтажу дозволяє створити надійну циркуляційну систему для будь-якого промислового об’єкта.
